背景概述
安防攝像頭作為現代安全防護體系的核心前端設備，其演進歷程堪稱信息技術革命的縮影。從最初的模擬監控時代，到網絡化、高清化的革命性跨越，再到以人工智能、物聯網和大數據為特征的智能化時代，安防攝像頭已徹底擺脫了功能單一的“圖像采集器”角色，演變?yōu)榧兄⒎治?、決策于一體的智能邊緣節點。
在技術層面，現代智能安防攝像頭是光學、電子、通信和算法技術的復雜集成。其核心架構涵蓋光學感知系統（圖像傳感器與鏡頭）、視頻處理技術（3D降噪、寬動態WDR）、智能分析引擎（算法與算力）以及網絡傳輸系統（PoE、無線）?；诓煌螒B(tài)（球機、槍機、半球）、功能（AI智能、熱成像、全景）和應用場景（智慧城市、智能交通、智慧零售、智能家居），攝像頭呈現出高度的專業化與細分化的市場特征。
展望未來，安防攝像頭將繼續向感知多維化（多光譜融合）、認知深度化（從識別到理解）、架構協同化（云邊端協同）和運營綠色化（低功耗、隱私計算）的方向演進。其應用范疇將超越傳統安防邊界，深度融入各行各業的生產與管理系統，成為構建智慧社會不可或缺的關鍵基礎設施。
拓爾微在安防攝像頭中應用
(1) TMI7321 集成隔離DCDC變換器的PD控制器（POE）
- 協議+DCDC控制電路+POWER MOS，實現三合一
- 符合IEEE 802.3 af 規格
- 支持隔離無光耦原邊反饋Flyback及非隔離BUCK
- 內部過溫保護 ，開路保護，過壓欠壓保護
- 3A可編程電流限制
(2) TMI5302 30V2A高效率同步降壓PWM調光LED驅動
- 寬輸入電壓范圍：4V~30V
- 內部集成130mΩ/70mΩ 低導通阻抗MOSFET
- 支持2A持續輸出電流能力，支持1MHz 固定開關頻率
- 低至0.5%的LED額定電流，最大轉換占空比高達99%
- 超低FB電壓，精度滿足: 100±3mV
- LED開路保護、短路保護，采樣電阻短路保護，過流過溫保護
(3) TMI7205B 30V寬輸入高集成度PMIC
- buck1寬輸入電壓4.5V-30V，1.5MHz，輸出電流 1A，COT模式
- buck2 & buck3輸入電壓 2.7V-5.5V，輸出電流1A，2.3MHz，100%占空比
- LDO輸入電壓 2.5V-5.5V，1.5uA靜態電流，輸出電流300mA，70dB PSRR 1KHz
(4) TMI8160SI SPI/I2C復用功能的5通道馬達驅動芯片
- 工作電壓范圍：2.4V~5.5V
- SPI/I2C 復用通信接口
- 內置5通道全橋驅動電路, 1CH驅動直流有刷, 4CH驅動2組4線步進電機
- 最高支持256 細分
- 驅動能力，1~4CH持續電流0.9A/CH，5CH持續電流1.2A
- 力矩保持，電流自增益控制，IO擴展，抖頻功能，
- 欠壓保護，過壓保護，熱關斷
>>>>
拓爾微簡介
>>>>
豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
背景概述
智能門鎖是以生物識別、物聯網、加密技術為核心的新型門禁系統，通過無鑰匙化操作、遠程智能控制、全場景智能聯動??三大核心能力，重構了家庭安防從被動防御到主動守護的底層邏輯，成為智能家居時代連接物理空間與數字身份的關鍵樞紐。
智能門鎖的工作原理可以概括為三個關鍵環節：身份識別系統，通過指紋、密碼、NFC、人臉識別等多種方式對用戶身份進行驗證，識別正確身份信息后，系統會生成開鎖信號；控制單元， MCU為核心，配以存儲器、時鐘、按鍵等電子元器件，接收識別系統信號，驗證通過后發出開鎖指令；執行機構，電機接收控制單元的指令后，帶動鎖芯轉動，實現開鎖、上鎖動作。
拓爾微在智能門鎖中應用
(1) TMI8261有刷馬達驅動
- 單通道H橋馬達驅動器
- 電壓范圍3-18V
- 8A峰值輸出，5A持續輸出能力
- Rdson：63-65mΩ
- 故障保護，包括欠壓鎖定 (UVLO)、過流保護 (OCP) 和過熱保護 (TSD)
（2）TMI3281 同步降壓、高效率、高占空比 中壓DCDC
- 高效率：在5V電壓下最高可達95%
- 電壓范圍3.5-18V，1MHz開關頻率
- Hiccup模式的輸出短路保護，降低溫升
- 內置19V OVP保護，3.5V低啟動電壓
- 最大占空比可達96%，適用于2節鋰電池轉5/3.3V的應用
（3）TMS8010/8020單通道3W系列Class-D Audio AMP
- 寬輸入電壓范圍：2.5V to 6.0V
- 3.2W@10%THD輸出，4Ω負載，5V電源
- 支持Class AB 輸出
- 超低噪音，低功耗Shutdown Current <1μA
- 大信號不削波，軟驅動抑制EMI
- 具有短路保護、過壓保護功能
（4）TMI3181A/D 超低功耗 低壓DCDC
- 工作電壓2.5-7V，耐壓高至10V，輸出電流可達1A，Vout電壓最低可到0.6V
- OVP保護點7.4V（適用于四節滿電干電池）
- 0.1~20mA小電流時，效率高達80％以上
- 靜態電流：3uA，超低功耗
（5）STI3508C 高效率 低紋波Boost
- 2.5-5.5V輸入電壓范圍
- 1.2MHz工作頻率
- 2.5A開關限流
- 高效率，12V輸出效率80%以上
? 拓爾微簡介
拓爾微電子成立于2007年，是一家專注于高性能模擬及數模混合芯片研發、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。
? 豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
? 背景概述
便攜式POS機（Point of Sale）是一種集支付、交易處理和數據管理于一體的移動終端設備，憑借其移動性、多功能性和安全性，已成為現代商業生態中不可或缺的工具。隨著智能化與云端技術的深化應用，其功能將進一步擴展，覆蓋更廣泛的商業場景。
? 拓爾微在POS機中的應用
(1)高集成度步進馬達驅動TMI8150B
? 內置5通道電機驅動器；
? 1~4CH控制2個步進電機或4個直流電機；5通道控制1個直流電機或線圈；
? 1CH/2CH & 3CH/4CH 支持微步模式，最大微步分辨率可達512步；
? 2.4V至5.5V工作電壓；
? 最大持續電流：0.7A；
? VM欠壓鎖定（UVLO）；熱關斷（TSD）；低功耗睡眠模式；
? 采用小型QFN3x3-20封裝；
（2）TMI3181/A/D 超低功耗Buck
? 工作電壓 2.5-7.4V , VIN 耐壓高至 10V
? 輸出電流可達 1A
? Vout 電壓最低可到 0.6V
? OVP 保護點 7.4V（適用于四節滿電干電池）
? 0.1~20mA小電流時，效率高達 80％ 以上
? 靜態電流：3uA，超低功耗
（3）PMIC TMI7003C 集成 3 路 1.5A DC/DC
? 輸入電壓 2.5V- 5.5V
? Vfb 0.6V、開關頻率 1.5MHz
? 集成 3ch DCDC，Ipeak 1.5A/1.5A/1.5A
? 內置輸入 UVP & OVP、內置軟啟動、過流保護
? 封裝： QFN20_3*3mm 20pin
（4）3W單通道D類音頻功放-TMS8020/8010
? 輸出功率3W：3.2W@RL=4Ω/5V/10%THD
? 低內阻：Rdson=200mΩ+130mΩ
? 開關信號上升&下降沿軟驅動
? 可驅動低至2Ω阻抗喇叭（良好的散熱設計）
? DRC/防飽和控制
? 支持AB類輸出
? One-wire控制
? 短路保護：輸出對輸出， 輸出對GND，輸出對VDD
? 過溫保護、欠壓保護
? 封裝：SOP8/MSOP8/DFN2x2-8
? 拓爾微簡介
拓爾微電子成立于2007年，是一家專注于高性能模擬及數模混合芯片研發、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。
? 豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、背景概述

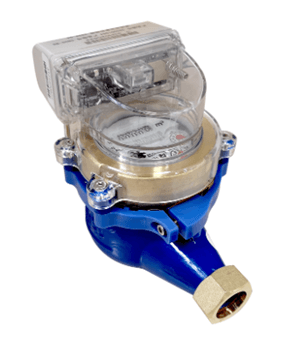

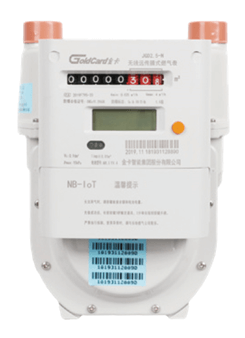

我國表計行業經歷了從機械表到智能表的演變，而智能表也從開始的IC卡預付費表發展到智能遠傳表，再進化到電子表階段。從技術上看，物聯網智能表主要是利用2G、GPRS、藍牙、NB-IoT、LORA等傳輸技術，將表端用戶信息和計量等數據直接傳輸?shù)胶笈_，方便相關部門直接在后臺調整水燃?xì)鈨r(jià)格、實時監控每塊表的運行情況，避免了上門抄表的麻煩，同時也方便居民能直接在線上進行數據查詢與付費。未來隨著智能表的廣泛應用，也將為水氣資源的在線調價/支付、運維成本、網絡化及自動化建設、優化資源配置等方面帶來更大的便利。

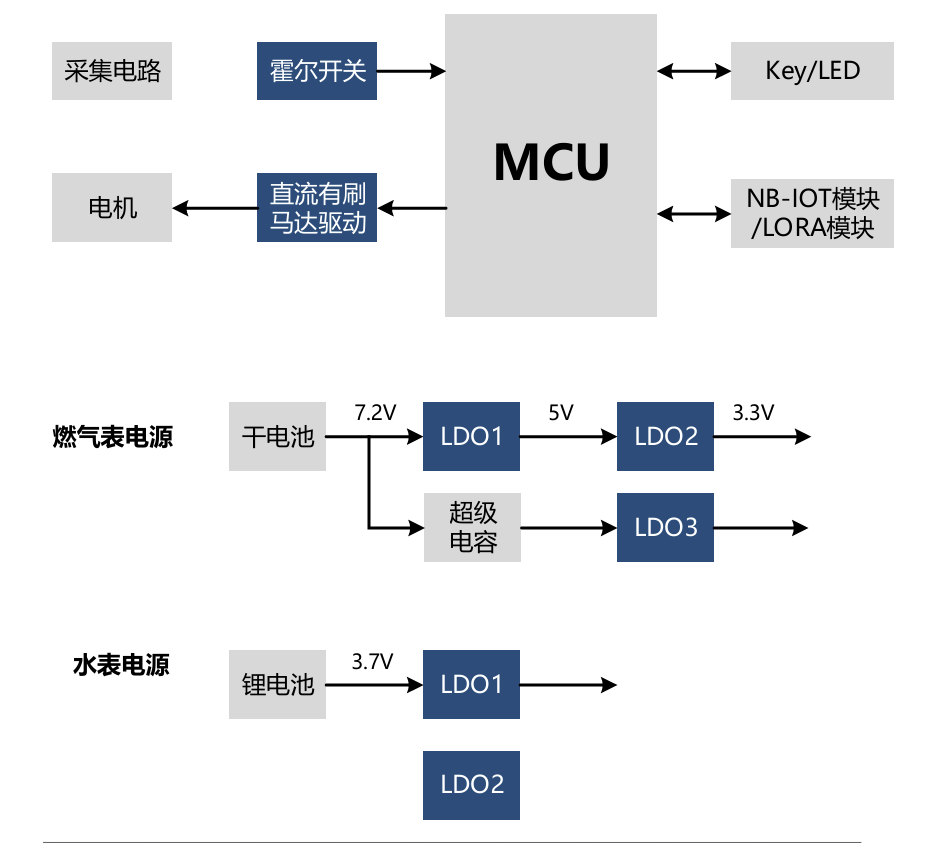

二、拓爾微在智能燃?xì)獗砑八碇械膽?yīng)用

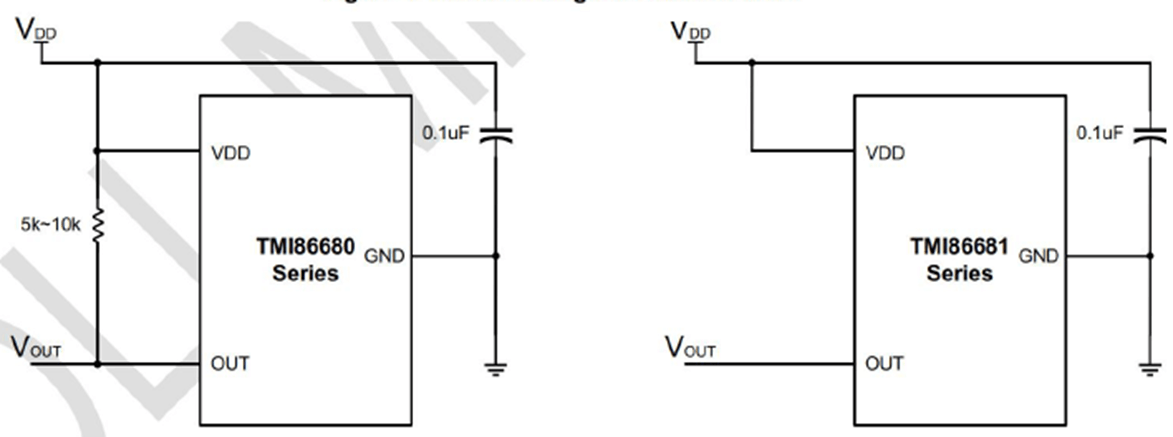

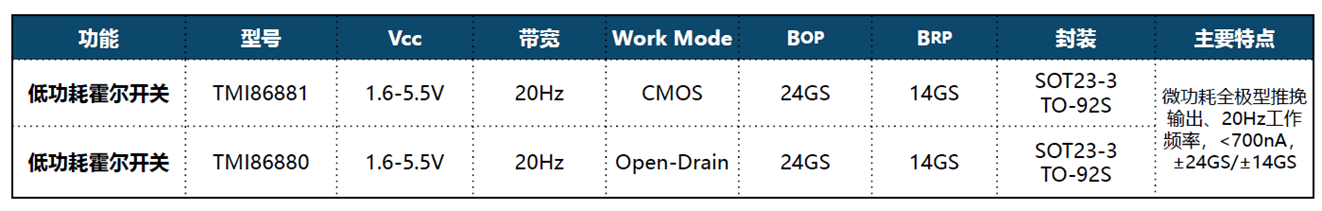

(1)霍爾開關TMI86880/1 1.6-5.5V全極性微功耗霍爾開關
- 低功耗設計
TMI86880/1Lxx: IDO = 0.3μA, f = 5Hz
TMI86880/1Mxx: IDO = 0.7μA, f = 20Hz
TMI86880/1Hxx: IDO = 2.0μA, f = 100Hz
- 輸出模式
TMI86880xxx: Open-Drain
TMI86881xxx: CMOS
- 斬波放大器

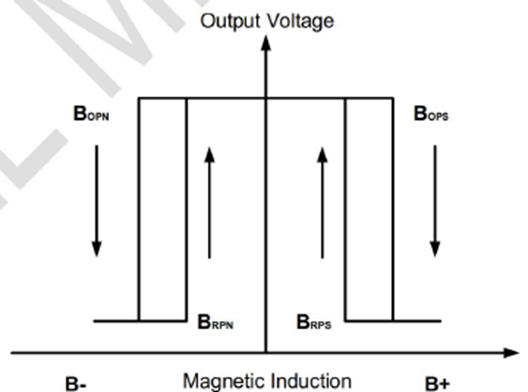

- 全極性

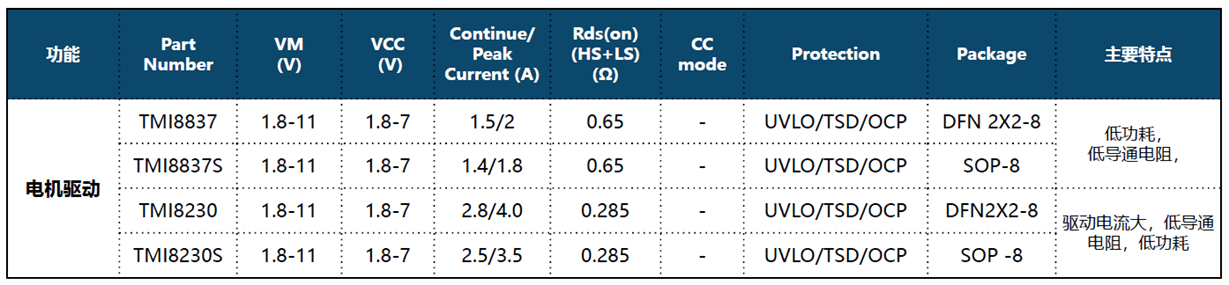

（2）TMI8837/S有刷直流電機
- 低內阻，驅動能力強，低發熱量
- 支持欠壓、過熱、過流、短路保護
- 超低休眠功耗

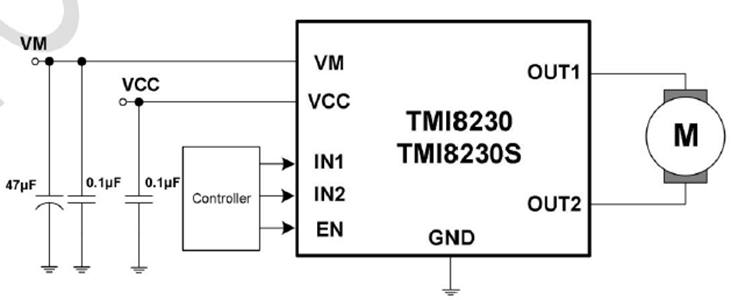

（3）TMI8230/S直流有刷電機驅動，峰值電流2.8A

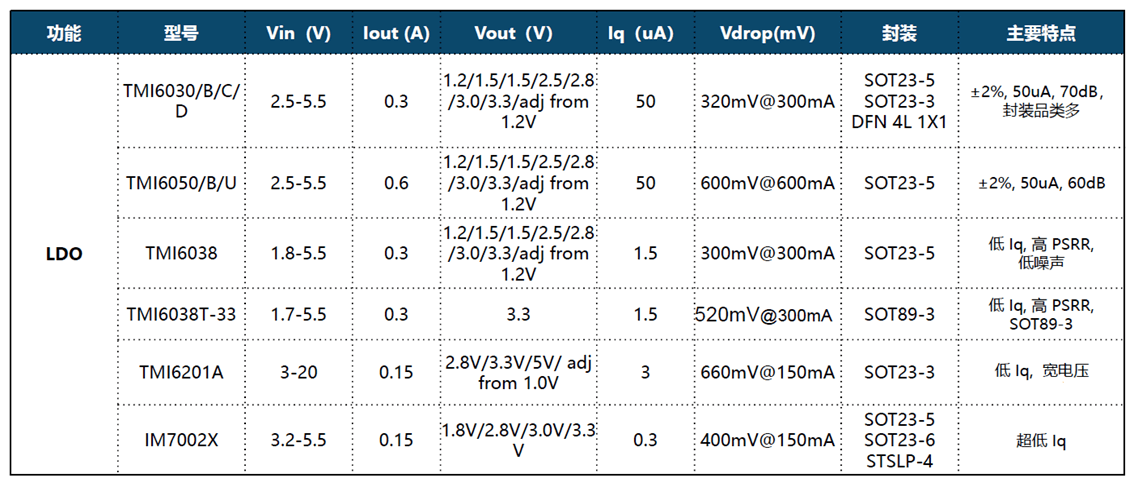

（4）LDO物料

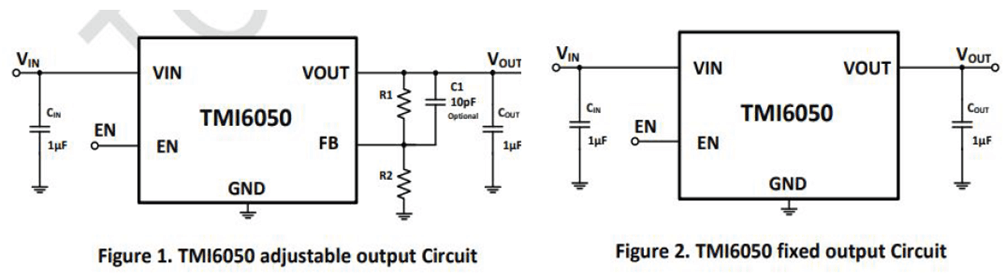

- TMI6030/6050低壓通用LDO，負載電流分別300/500mA，靜態電流50uA

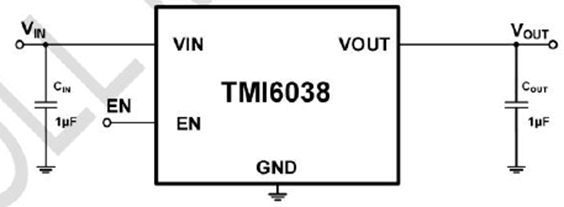

- TMI6038/T低壓低功耗LDO，靜態功耗1.5uA，負載電流300mA

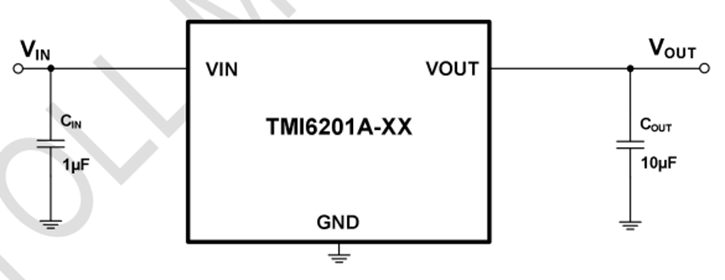

- TMI6201A中壓低功耗LDO，輸入電壓20V，靜態電流3uA，負載電流150mA
三、拓爾微簡介
拓爾微電子成立于2007年，是一家專注于高性能模擬及數模混合芯片研發、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。
四、豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
背景概述
隨著生活和工作節奏的加快，我們越來越需要一種高效的方式來標記和管理各類物品。標簽打印機以其便捷、個性化等優點，逐漸受到大家的青睞。無論是家居整理、辦公室文件分類、工商業應用還是 DIY 手工，都能看到它的身影。
家用標簽打印機，主要應用于家庭環境，在設計上更注重小巧便攜、操作簡便。商用標簽打印機，主要應用于商業和工業領域，在功能上更為專業，打印模板和打印尺寸豐富多樣。
從打印技術角度來看，標簽打印機主要分為熱敏標簽打印機和熱轉印標簽打印機兩種。熱敏標簽打印機，通過熱敏紙上的熱敏涂層對熱反應實現打印效果，具有打印速度快、無需墨水等優點，適合日?；A(chǔ)、無需長期留存的標簽打印需求。
熱轉印標簽打印機，利用專門的碳帶，通過打印頭將碳帶上的碳粉涂層經過加熱的方式，轉印到 PET 不干膠標簽或其他種類的材質上。這類打印機具有打印質量高、材質豐富、耐用性強、不怕暴曬等優點，適用多元場景的使用需求。
標簽打印機是提高效率和組織能力的重要工具。無論是在工業生產、物流管理還是日常生活辦公中，正確選擇和使用標簽打印機都能帶來顯著的便利和效益。
拓爾微在標簽打印機中應用
TMI8870 帶電流調節功能有刷馬達驅動
- 單通道 H 橋電流控制電機驅動器
- 電壓范圍6.8-45v
- 3.6A峰值驅動輸出，1.7A持續輸出能力
- PWM 調速
- 故障保護，包括欠壓鎖定 (UVLO)、過流保護 (OCP) 和過熱保護 (TSD)
- 集成電流限制功能，控制電機輸出電流，控制力矩
TMI8262 低噪音高驅動能力馬達驅動
驅動一個步進馬達，或兩個直流有刷馬達
- 低內阻，驅動能力強，低發熱量
- 噪音低，抖動小
- 低功耗
TMI334X 系列 中壓同步降壓 DCDC
- 上下管 MOSFET 全集成
- 電壓范圍4.5-30v，典型應用范圍完全兼容
- 集成輸入 OVP 保護功能，防止輸入浪涌電壓
- 小體積低紋波，更優的效率
- “打嗝保護”功能，短路后功耗和發熱更低。
TMI33431 中壓同步降壓 DC-DC
- 工作電壓范圍4.5~30V，可滿足4~5節鋰電池供電場合
- 內置同步 MOSFET，無需外置續流二極管，效率更高
- 內置 OVP 保護，實際耐壓可到40V以上
TMI6263AH 負載開關
- 可編程電流限制
- 反向電流抑制
- 關斷自放電
拓爾微簡介
拓爾微電子成立于2007年，是一家專注于高性能模擬及數?；旌闲酒邪l(fā)、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。
豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
隨著無線技術的日益成熟，現已逐步引入到燃?xì)庥?jì)費等領域，這就解決了燃?xì)馄髽I(yè)所面臨的入戶抄表、安檢、監管、調價、結算、事故等問題。應用無線技術的新型智能燃?xì)獗砜梢约皶r(shí)、準確地將分散的用戶數據采集回企業，為后續的經營做決策。智能型燃?xì)獗硗ǔ２捎秒姍C(jī)閥作為執行機構來控制燃?xì)獗淼拈_啟與關閉。為了防止泄露和解決收費問題，一般會采用預付費的方案。當燃?xì)庑孤痘蛘咔焚M(fèi)時候，會自動關閉截止閥。之前不少廠商選擇的是TI的DRV8837 ，設計中需要一顆H橋電機驅動芯片用于驅動閥門。但隨著非美系和國產化需求日益增多，急需一顆高性價比國產替換料。
二、TMI8837在燃?xì)獗碇械膽?yīng)用案例
智能燃?xì)獗砝肕CU作為核心，控制無線模塊進行數據傳輸實現遠程抄表，RTC記錄時間日期等信息通過LCD屏幕進行顯示，超級電容儲備能量驅動閥門開啟閉合，作為計費的核心部件，閥門的正常開關就顯得尤為重要，這就對驅動芯片的性能提出了很高的要求，拓爾微電子作為國內一線閥門驅動品牌，產品設計制造技術成熟，滿足高性能及穩定性的需求， H橋電機驅動芯片TMI8837，DFN2x2-8的封裝，體積小，適用于智能燃?xì)獗淼榷喾N產品，非常適用此應用場景。
系統應用框圖：
三、TMI8837技術參數和應用電路
TMI8837是低壓直流有刷馬達驅動芯片。內部集成650mΩ（HS+LS典型）H橋NMOS開關，輸入電壓范圍為1.8V~11V。峰值電流容量高達1.5A。TMI8837支持超低功耗休眠模式，內置UVLO、熱關斷、OCP保護電路， 從電性能參、封裝等方面，推薦國產西安托爾微的TMI8837，可兼容替換TI的 DRV8837。在智能燃?xì)獗碇?，一般采用?節堿性電池給供電，所以對功耗要求非常嚴格。而托爾微電子的電機驅動芯片TMI8837針對智能斷路器應用設計，EN腳低電平實現低功耗模式，VM睡眠模式電流45nA，VCC睡眠模式電流17nA，降低了整機功耗。
通過上述參數對比可知
- TMI8837與DRV8837電性能參數基本一致，只是個別參數稍有差異；
- 在功耗方面，DRV8837的VCC、VM睡眠電流分別為5nA和35nA, TMI8837表現稍差一些，但也滿足燃?xì)獗淼凸囊螅?/li>
- 在輸入電壓和驅動電流方面，TMI8837的電機供電電壓耐壓更高，可達到12V，但與DRV8837相比，1.5A驅動能力稍弱些；
- 在工作溫度和內置保護方面，兩者都能滿足工業級溫度要求，并且內置欠壓、短路、過流、過溫多種保護功能，有效保證芯片可靠性。西安拓爾微TMI8837和TI 的DRV8837封裝尺寸和Pin腳定義完全相同，只是底部散熱焊盤尺寸稍有不同，在設計電路時，芯片外圍電路設計也基本一致，可直接Pin-Pin兼容替換。
TMI8837內部框圖：

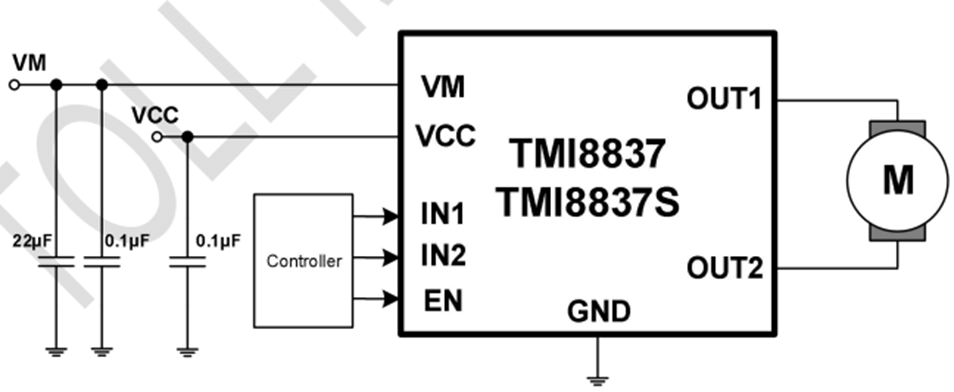

典型應用電路:
四、TMI8837的產品特性
優勢與特性
- 支持輸入電壓范圍：
- 電機驅動電源電壓：1.8V~12V
- 控制電源電壓：1.8V~7V
- LDMOS的RDS（ON）（HS + LS）典型值為650mΩ
- 超低功耗睡眠模式
- 45nA（典型值）VM睡眠模式電流
- 17nA（典型值）VCC睡眠模式電流
- 最大電流輸出能力可到1.5A
- 內置UVLO保護
- 內置過熱保護
- 內置短路保護
- 內置過電流保護
- 內置充電泵
- 封裝尺寸
- TMI8837：DFN2x2-8封裝
五、應用領域
- 攝影機
- 玩具
- 消費品
